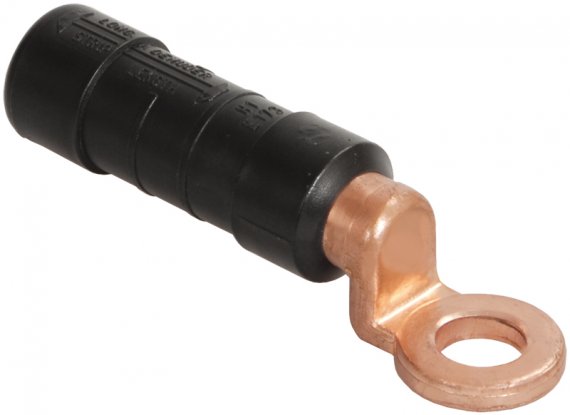

IEK Наконечники герметичные изолированные НИМ 70 UZA-25-D70

Наконечники герметичные изолированные НИМ 70 (CPTAU 70) ИЭК

Наконечники НИМ применимы для дюралевых и медных многопроволочных проводов. Предусмотрены для непроницаемого оконцевания многожильных проводов опрессовкой. Любому сечению соответствует конкретный краска герметизирующего кольца. Внутренняя полость дюралевой части заполнена контактной смазкой, предохраняющей плоскость металла от окисления, снижающей контактное противодействие , собственно что приводит к значительному понижению утрат электричества , а еще обеспечивающей беспроигрышный электронный контакт в системе медь-алюминий, защищающий пространство соединения от контактной химической коррозии. Изоляционным материалом считается полимер, стойкий к ультрафиолетовому излучению и погодно-климатическим условиям.

Система изделия разрешает гарантировать плотность 6 кВ частотой 50 Гц в направление 1 минутки на глубине 1 метр.Для достиже ния данных характеристик нужно убрать сообразный слой изоляции с провода. Длина снятия изоляции указана на наконечнике. Грань зачистки обязана быть ровненькой , толщина изоляции провода обязана сберегаться на одном уровне вплоть до грани зачистки. Провод нужно воткнуть в изделие до самого упора. Обжим нужно проводить от центра к краю, соблюдая рубеж обжима и численность обжатий, которые указаны на изделии.

Для несущих проводов допускаемые механические нагрузки на опресованное слияние оформляют :

1200 Н для сечений 16 мм2 и 25 мм2
2500 Н для сечений 35 мм2, 50 мм2, 54 мм2, 70 мм2, 95 мм2,120 мм2, 150 мм2
