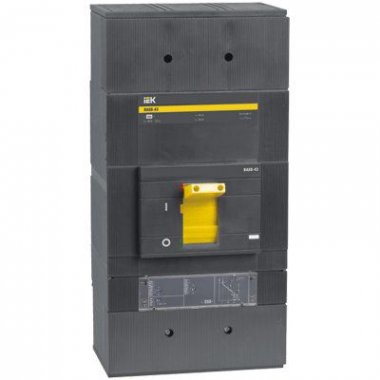

IEK Автомат выключатель ВА88-43 3Р 1600А 50кА c электронным расцепителем МР 211 SVA61-3-1600
Авт. выкл. ВА88-43 3Р 1600А 50кА c электронным расцепителем МР 211 ИЭК
Купить по низким ценам IEK SVA61-3-1600Авт. выкл. ВА88-43 3Р 1600А 50кА c электронным расцепителем МР 211 ИЭК
Автоматические выключатели ВА88 предусмотрены для проведения тока в обычном режиме и отключения тока при кратких замыканиях, перегрузке, недопустимых понижениях напряжения, а еще для оперативных подключений и отключений участков электро цепей и рассчитаны для эксплуатации в электроустановках с номинальным трудящимся напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.
Cоответствуют притязаниям ГОСТ Р 50030.2 и приготовлены по техническим условиям ТУ 3422-001 П18461115-2009.
Автоматические выключатели награждены серебряной медалью 16-й интернациональной выставки «Электро-2007» в номинации «Лучшее электрооборудование».
Технические характеристики
Наименование | ВА88-32 | ВА88-33 | ВА88-35 | ВА88-35* | ВА88-35Р** | ВА88-37 | ВА88-37* | ВА88-40 | ВА88-40* | ВА88-43** | |||
Максимальный номинальный ток *(базовый габарит) Inm, A | 125 | 160 | 250 | 250 | 250 | 400 | 400 | 800 | 800 | 1600 | |||
Номинальный ток *(уставка теплового расцепителя), In, А | 12.5, 16, 25, 32, 40 | 50, 63, 80, 100, 125 | 16, 25, 32, 40 | 50, 63, 100, 125, 160 | 63, 80, 100, 125, 160, 200, 250 | 250*(0,4÷1) | регулир. 125*(0,7÷1) | 250, 315, 400 | 400 *(0,4÷1) | 400, 500, 630, 800 | 800 *(0,4÷1) | 1000, 1250, 1600 | |
регулир. 160*(0,7÷1) | |||||||||||||
регулир. 200*(0,7÷1) | |||||||||||||
регулир. 250*(0,7÷1) | |||||||||||||
Уставка электромагнитного расцепителя Im ,А | 500 | 10 In | 500 | 10 In | 10 In | регулир. (1,5÷12)* In | регулир. (5÷10)*In | 10 In | регулир. (1,5÷12)* In | 10 In | регулир. (1,5÷12)* In | регулир. (1,5÷12)*In | |
Расцепитель сверхтоков | тепловой и электро-магнитный | тепловой и электро-магнитный | тепловой и электро-магнитный | электрон- ный | тепловой и электро-магнитный настраиваемый | тепловой и электро-магнитный | электрон- ный | тепловой и электро-магнитный | электрон-ный | электрон-ный | |||
МР 211 | • | • | • | • | |||||||||
Номинальная рабочая наибольшая отключающая способность Ics, кА | 12,5 | 17,5 | 25 | 25 | 25 | 35 | 35 | 35 | 35 | 50 | |||
Номинальная предельная наибольшая отключающая способность Icu, при 400 В, кА | 25 | 35 | 35 | 35 | 35 | 35 | 35 | 35 | 35 | 50 | |||
Механическая износостойкость циклов В О, не менее | 8500 | 7000 | 7000 | 7000 | 7000 | 4000 | 4000 | 4000 | 4000 | 2500 | |||
Электрическая износостойкость циклов В О, не менее | 2500 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 1500 | |||
Исполнение | втычное | • | • | • | • | • | |||||||
выдвижное | • | • | • | • | • | • | |||||||
Присое-динение внешних проводников | переднее | • | • | • | • | • | • | • | • | ||||
заднее | |||||||||||||
Вид привода | электро-привод | • | • | • | • | • | • | • | • | • | • | ||
ручной поворотный | • | • | • | • | • | • | • | • | • | • | |||
Габаритные размеры, мм | ширина | 76 | 90 | 105 | 105 | 105 | 140 | 140 | 210 | 210 | 210 | ||
высота | 120 | 120 | 170 | 218 | 216 | 254 | 254 | 268 | 268 | 422 | |||
глубина | 70 | 70 | 101,5 | 101,5 | 100,7 | 101,5 | 101,5 | 101,5 | 101,5 | 141 | |||
Климатическое исполнение | УХЛ3 | УХЛ3 | УХЛ3 | УХЛ3.1 | УХЛ3.1 | УХЛ3 | УХЛ3.1 | УХЛ3 | УХЛ3.1 | УХЛ3.1 | |||
Масса, кг, не более | 0,92 | 1,2 | 4,1 | 4,1 | 4,1 | 5,1 | 5,1 | 9,6 | 9,6 | 17,2 | |||
Срок службы, лет, не менее | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 |
- Ширина упаковки 100 см
- Высота упаковки 100 см
- Глубина упаковки 100 см
- Объемный вес 1 кг
- Единица измерения шт
- Кратность поставки 1
- Степень защиты IP20
- Назначение для электродвигателя
- Кол-во полюсов трехполюсный
- Напряжение 380
- Ток Ампер 1600
- Тип Автоматический выключатель
- Ток Ампер 1600А
- Модель ВА88-43
- Отключающая способность 50кА
- Модель расцепителя МР
- Модель расцепителя 211
- Ширина упаковки 100 см
- Высота упаковки 100 см
- Глубина упаковки 100 см
- Объемный вес 1 кг
- Единица измерения шт
- Кратность поставки 1
- Степень защиты IP20
- Назначение для электродвигателя
- Кол-во полюсов трехполюсный
- Напряжение 380
- Ток Ампер 1600
- Тип Автоматический выключатель
- Ток Ампер 1600А
- Модель ВА88-43
- Отключающая способность 50кА
- Модель расцепителя МР
- Модель расцепителя 211
