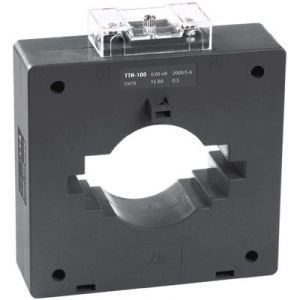

IEK Трансформатор тока ТТИ-А 120/5А 5ВА класс 0,5S ITT10-3-05-0120
Трансформатор тока ТТИ-А 120/5А 5ВА класс 0,5S ИЭК
Купить по низким ценам IEK ITT10-3-05-0120
Трансформатор тока ТТИ-А 120/5А 5ВА класс 0,5S ИЭК
Трансформаторы тока ТТИ предусмотрены :
для использования в схемах учета электричества при расчетах с потребителями; для использования в схемах платного учета электроэнергии; для передачи сигнала измерительной инфы измерительным устройствам или же приборам обороны и управления. Отвечают притязаниям ГОСТ 7746 и приготовлены по техническим условиям ТУ 3414-001 □ 18461115-2006.
Трансформаторы тока ТТИ за высочайшие характеристики свойства награждены серебряной медалью на интернациональном состязании «Лучшее электрооборудование-2005 года», в организации которого воспринимали роль Министерство индустрии и энергетики РФ, Госстандарт РФ, АНО «Союзэкспертиза».
На основании позитивных итогов тестирований на трансформаторы тока ТТИ выдано аттестат об утверждении на подобии средств измерений CN.С.34.083.A №47195.
Трансформаторы тока ТТИ внесены в муниципальный реестр средств измерений под номером 28139-12.
Технические характеристики
| Наименование параметра | Модификации трансформаторов | ||||||
| ТТИ-А | ТТИ-30 | ТТИ-40 | ТТИ-60 | ТТИ-85 | ТТИ-100 | ТТИ-125 | |
| Номинальное напряжение, Uном,кВ | 0,66 | ||||||
| Наибольшее рабочее напряжение, кВ | 0,72 | ||||||
| Номинальная частота сети, fном,Гц | 50 | ||||||
| Номинальный первичный ток трансформатора, I1ном, А | 5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100; 120; 125; 150; 200; 250; 300; 400; 500; 600; 800; 1000 | 150; 200; 250; 300 | 300; 400; 500; 600 | 600; 750; 800; 1000 | 750; 800; 1000; 1200; 1500 | 1500; 1600; 2000; 2500; 3000 | 1500; 2000; 2500; 3000; 4000; 5000 |
| Номинальный вторичный рабочий ток, I2ном, А | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| Номинальная вторичная нагрузка, S2ном, с коэффициентом мощности cos φ=0,8, B•А | 5; 10 | 5; 10 | 5; 10 | 10; 15 | 15 | 15 | 15 |
| Класс точности | 0,5; 0,5S | ||||||
| Номинальный коэффициент трансформации пном, определяемый по формуле | пном_|1иом/|2иом | ||||||
| Номинальный коэффициент безопасности вторичной обмотки, КБном | 5 | ||||||
| Испытательное одноминутное напряжение частотой 50 Гц, кВ | 3 | ||||||
| Масса, кг, не более | 0,6 | 0,6 | 0,38 | 0,6 | 0,75 0,82 0,89 0,99 1,02 | 0,80 0,85 0,94 1,10 1,16 | 1,00 1,15 1,45 1,60 1,90 2,20 |
Пределы допускаемых погрешностей вторичных обмоток для измерений и учета
| Класс точности | Первичный ток, % номинального значения | Предел допускаемой погрешности | Предел нагрузки, % номинального значения | ||
| Токовой, % | Угловой, мин | ||||
| 0,5S | 1 | ± 1,5 | ± 90' | ± 2,7 срад | |
| 5 | ± 0,75 | ± 45' | ± 1,35 срад | 25*100 | |
| 20 | ± 0,5 | ± 30' | ± 0,9 срад | ||
| 100 120 | ± 0,5 | ± 30' | ± 0,9 срад | ||
| 0,5 | 5 | ± 1,5 | ± 90' | ± 2,7 срад | |
| 20 | ± 0,75 | ± 45' | ± 1,35 срад | 25*100 | |
| 100 120 | ± 0,5 | ± 30' | ± 0,9 срад | ||
- Ширина упаковки 100 см
- Высота упаковки 100 см
- Глубина упаковки 100 см
- Объемный вес 1 кг
- Единица измерения шт
- Кратность поставки 1
- Тип Трансформатор
- Тип Трансформатор тока
- Класс точности 0,5S
- Номинальная вторичная мощность 5ВА
- Первичный и вторичный номинальный ток 120/5А
- Серия ТТИ-А
- Серия ТТИ-А
- Класс точности 0,5S
- Мощность 5ВА
- Номинальный ток 120/5А
- Ширина упаковки 100 см
- Высота упаковки 100 см
- Глубина упаковки 100 см
- Объемный вес 1 кг
- Единица измерения шт
- Кратность поставки 1
- Тип Трансформатор
- Тип Трансформатор тока
- Класс точности 0,5S
- Номинальная вторичная мощность 5ВА
- Первичный и вторичный номинальный ток 120/5А
- Серия ТТИ-А
- Серия ТТИ-А
- Класс точности 0,5S
- Мощность 5ВА
- Номинальный ток 120/5А
