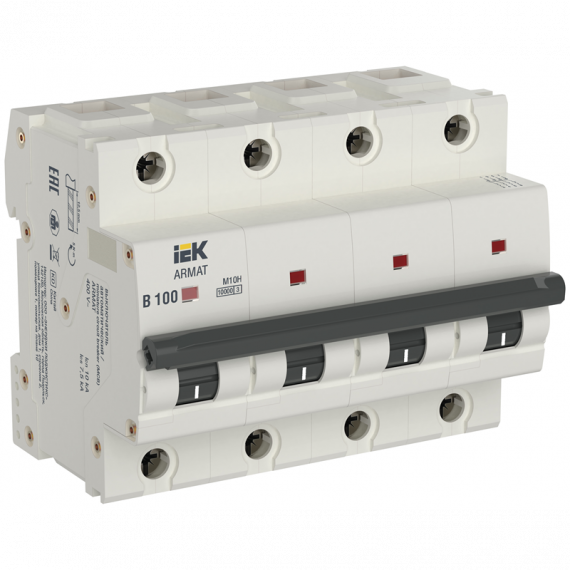

IEK AR-M10H-4-B100 ARMAT Авт. выкл. M10H 4P B 100A

Автоматические выключатели ARMAT серии M10H предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и Z, L, K на номинальные токи 80 и 100 А с числом полюсов от 1Р до 4Р. Номинальная наибольшая отключающая способность автоматических выключателей ARMAT серии M10H составляет 10 кА. Автоматические выключатели ARMAT серии M10H соответствуют ГОСТ IEC 60947-2 и ГОСТ IEC 60898-1. Конструкцией автоматических выключателей ARMAT серии M10H обеспечивается двойной разрыв контактной системы и двойная дугогасительная камера с совокупным числом де-ионных пластин 24, это двукратно увеличивает падение напряжения на электрической дуге в момент коммутации, за счет чего достигается быстрое и эффективное дугогашение.

Основные характеристики

Тип товара

Выключатель автоматический в модульном исполнении IEK

Общее количество полюсов

4

Количество защищенных полюсов

4

Номин. ток

100 А

Модульная ширина

4

Характеристика срабатывания

B

Номин. отключающая способность по EN 60898

10 кА

Дополнительные характеристики

Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм2

1...35 мм2

Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм2

1...50 мм2

Номин. напряжение

400 В

Тип напряжения

AC (перемен.)

Степень защиты IP

IP20

Возможна дополнит. комплектация

Да

Номинальное импульсное выдерживаемое напряжение Uimp

6 кВ

Частота

50...50 Гц

Степень загрязнения

2

Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В

10 кА

Номин. напряжение изоляции Ui, В

690 В

Рабочая температура окружающей среды, °C

-40...70 °C

Единица измерения

шт

Тип позиции

Заказной ассортимент IEK

Кол-во в транспортной упаковке

1
