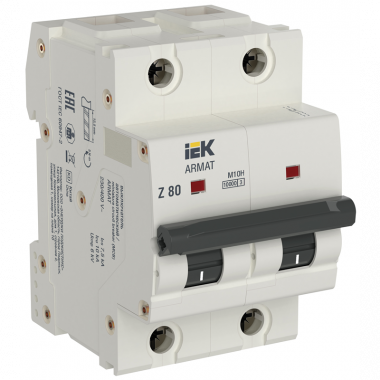

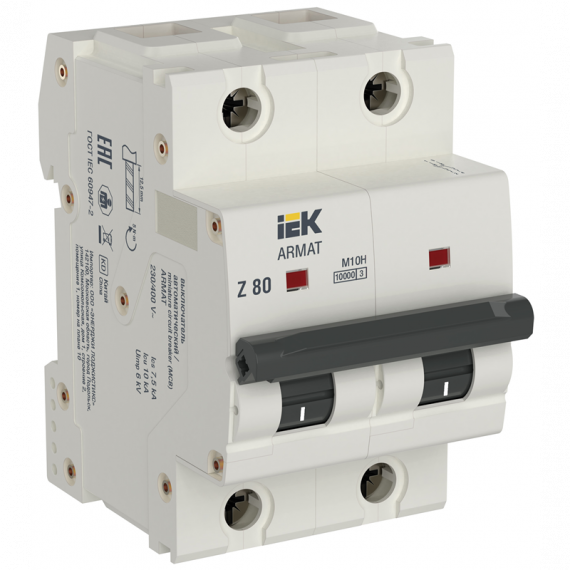

IEK AR-M10H-2-Z080 ARMAT Авт. выкл. M10H 2P Z 80А

Автоматические выключатели ARMAT серии M10H предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и Z, L, K на номинальные токи 80 и 100 А с числом полюсов от 1Р до 4Р. Номинальная наибольшая отключающая способность автоматических выключателей ARMAT серии M10H составляет 10 кА. Автоматические выключатели ARMAT серии M10H соответствуют ГОСТ IEC 60947-2 и ГОСТ IEC 60898-1. Конструкцией автоматических выключателей ARMAT серии M10H обеспечивается двойной разрыв контактной системы и двойная дугогасительная камера с совокупным числом де-ионных пластин 24, это двукратно увеличивает падение напряжения на электрической дуге в момент коммутации, за счет чего достигается быстрое и эффективное дугогашение.

Основные характеристики

Тип товара

Выключатель автоматический в модульном исполнении IEK

Общее количество полюсов

2

Количество защищенных полюсов

2

Номин. ток

80 А

Модульная ширина

2

Характеристика срабатывания

Z

Номин. отключающая способность по EN 60898

10 кА

Дополнительные характеристики

Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм2

1...35 мм2

Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм2

1...50 мм2

Тип напряжения

AC (перемен.)

Степень защиты IP

IP20

Возможна дополнит. комплектация

Да

Номинальное импульсное выдерживаемое напряжение Uimp

6 кВ

Частота

50...50 Гц

Степень загрязнения

2

Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В

10 кА

Номин. напряжение изоляции Ui, В

690 В

Рабочая температура окружающей среды, °C

-40...70 °C

Единица измерения

шт

Тип позиции

Заказной ассортимент IEK

Кол-во в транспортной упаковке

48
