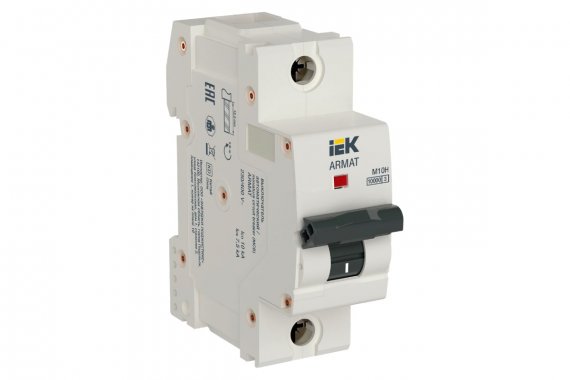

IEK AR-M10H-1-K100 ARMAT Авт. выкл. M10H 1P K 100А

Автоматический выключательIEK ARMAT серии M10H предназначен для защиты цепей от перегрузки и короткого замыкания.

Номинальная наибольшая отключающая способность автоматических выключателей ARMAT серии M10H составляет 10 кА.

Автоматические выключатели ARMAT серии M10H соответствуют ГОСТ IEC 60947-2 и ГОСТ IEC 60898-1.

Конструкцией автоматических выключателей ARMAT серии M10H обеспечивается двойной разрыв контактной системы и двойная дугогасительная камера с совокупным числом де-ионных пластин 24, это двукратно увеличивает падение напряжения на электрической дуге в момент коммутации, за счет чего достигается быстрое и эффективное дугогашение.

Технические характеристики IEK ARMAT M10H 1P K 100А AR-M10H-1-K100
Тип
модульный
Род тока
AC(переменный ток)
Тип монтажа
на DIN-рейку
Номинальное напряжение
230/400 В
Цвет корпуса
серый
Степень защиты
IP20
Количество полюсов
1
Отключающая способность
10 кА
Тип расцепления
K
Номинальный ток
100 А
Высота
85.2 мм
Ширина
27 мм
Глубина
76 мм
Модельный ряд
ARMAT
ГОСТ
ГОСТ IEC 60898-1
Преимущества IEK ARMAT M10H 1P K 100А AR-M10H-1-K100
Механизм свободного расцепления с мгновенной коммутацией - уменьшает негативное влияние электрической дуги при включении за счет стабильности скорости замыкания контактов;
Увеличенная присоединительная способность выводов - до 50 мм2;
Напайки контакт-деталей на подвижном и неподвижном контактах - увеличивают дугостойкие свойства контактной системы в момент отключения сверхтоков;
Дугоотводящая омедненная ферромагнитная скоба - формирует траекторию движения дуги в де-ионную решетку, что ускоряет дугогашение и снижает термическое воздействие дуги на коммутирующие контакты;
Две дугогасительные камеры с 24 пластинами в совокупности - увеличивают падение напряжения на электрической дуге в момент отключения токов короткого замыкания и ускоряют дугогашение;
Номинальный момент затяжки клемм 5 Нм - конструкция выключателя обеспечивает номинальный момент затяжки винтовых клемм 5 Нм. Это снижает переходное сопротивление в выводе и увеличивает энергоэффективность устройства;
Дугогасительный кокон - для эффективного отключения токов короткого замыкания коммутирующие контакты помещены в ферромагнитный дугогасительный кокон с накладками из изоляционного материала;
Увеличенная прочность корпуса - 8 заклепок из алюминия соединяют части корпуса, для прочности и надежности конструкции, даже в момент отключения максимальных токов короткого замыкания;
Подключение до 4 дополнительных устройств серии AUX - конструкция устройства позволяет присоединять до 4 дополнительных устройств серии AUX одновременно;
Индикатор положения контактной группы - облегчает визуальную диагностику положения контактной группы включено/выключено;
Дополнительный изоляционный кожух - дугогасительная камера отделена защитным кожухом, с целью увеличения изоляционных свойств, в нем организован канал, необходимый для отвода газов в момент отключения токов короткого замыкания.
Гарантия производителя не распространяется

на товары IEK

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

IEK

IEK
Россия
Россия — родина бренда

Информация об упаковке
Единица товара: Штука

Вес, кг: 0.204

Длина, мм: 86

Ширина, мм: 27

Высота, мм: 76
