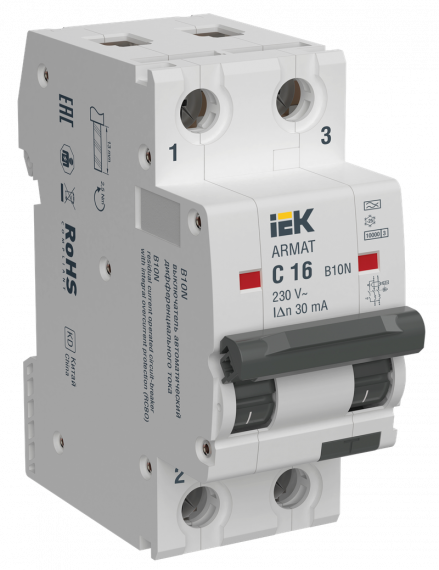

IEK AR-B10N-2-C016A030 ARMAT АВДТ B10N 2P C16 30мА тип A

Автоматические выключатели дифференциального тока (АВДТ) ARMAT серии B10N - надежное решение для промышленности, энергетики и бытового применения. B10N функционально не зависят от напряжения сети, что обеспечивает функциональную работу даже в случае исчезновения нуля. Номинальная наибольшая отключающая способность 10 кА гарантирует надежную работу устройства даже при высоких токах короткого замыкания. Топология полюсов B10N 2P означает, что функции защиты от токов перегрузки и короткого замыкания, а также дугогасительная ферромагнитная решетка реализованы в каждом полюсе. Независимый механизм свободного расцепления с мгновенной коммутацией обеспечивает безопасное включение, а защитная шторка исключает неправильное подключение и ошибку при монтаже. Подключение шинами PIN и FORK реализовано сверху и снизу устройства. B10N позволяет присоединять любые дополнительные модульный устройства ARMAT серии AUX. Модельный ряд включает в себя устройства с номинальными токами от 8 до 32 А, характеристиками срабатывания по сверхтоку B и C, типами защит AC и A с номинальными дифференциальными токами отключения 30, 100, 300 мА.

Срок службы:
15 лет

Гарантия:
10 лет

Преимущества
1. Электромеханический тип АДВТ - функционально не зависят от напряжения сети, что обеспечивает функциональную работу даже в случае исчезновения нуля
2. Топология полюсов 2P - функции защиты от токов перегрузки и короткого замыкания, а также дугогасительная ферромагнитная решетка реализованы в каждом полюсе
3. Номинальная наибольшая отключающая способность 10 кА - гарантирует надежную работу устройства даже при высоких токах короткого замыкания
4. Совместимость с дополнительными устройствами ARMAT серии AUX - присоединение до 4 дополнительных устройств
5. Высокая механическая прочность винтового зажима - максимальный выдерживаемый момент 5 Н·м, а наличие защитной шторки в выводе исключает неправильное подключение проводника и ошибку при монтаже
6. Подключение шинами PIN и FORK как сверху так и снизу устройства

Технические характеристики
Номин ток, А    16
Количество полюсов    2
Номин ток утечки, А    0,03
Тип тока утечки    A
Характеристика срабатывания - кривая тока    C
Тип напряжения    Переменный (AC)
Номин раб напряжение, В    230
Номин неоткл дифференциальный ток, мА    0,5IΔn
Частота    50 Гц
Наличие теплового расцепителя    Да
Механическая износостойкость, циклов В-О    20000
Момент затяжки винтов контактных зажимов, нм    5
Тип монтажа    на DIN-рейку
Наличие электромагнитного расцепителя    Да
Номин импульсное выдерживаемое напряжение, кВ    4
Температура эксплуатации, °C    -25...55
Количество защищенных полюсов    2
Тип расцепителя    Тепловой, электромагнитный
Макс сечение входящего кабеля, мм²    16
Ширина по количеству модульных расстояний    2
Наличие дифференциального расцепителя    Да
Общ количество полюсов    2
Класс токоограничения    3
Отключение нейтрали    Да
Рабочий режим    Продолжительный
Степень защиты - IP    IP20
Электрическая износостойкость, В-О    10000
Наличие электронного расцепителя    Нет
Монтажная глубина - ниши, мм    75,6
Степень загрязнения    2
Отключающая способность по IEC 60947-2, кА    10
Тип подключения    Винтовое соединение
Отключающая способность по EN 60898, кА    10
