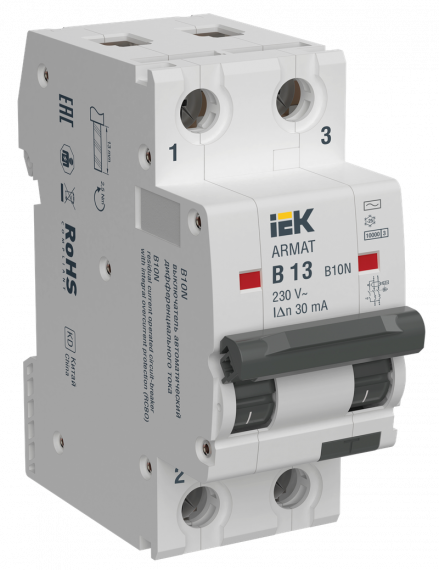

IEK AR-B10N-2-B013C030 ARMAT АВДТ B10N 2P B13 30мА тип AC

Автоматические выключатели дифференциального тока (АВДТ) ARMAT серии B10N - надежное решение для промышленности, энергетики и бытового применения. B10N функционально не зависят от напряжения сети, что обеспечивает функциональную работу даже в случае исчезновения нуля. Номинальная наибольшая отключающая способность 10 кА гарантирует надежную работу устройства даже при высоких токах короткого замыкания. Топология полюсов B10N 2P означает, что функции защиты от токов перегрузки и короткого замыкания, а также дугогасительная ферромагнитная решетка реализованы в каждом полюсе. Независимый механизм свободного расцепления с мгновенной коммутацией обеспечивает безопасное включение, а защитная шторка исключает неправильное подключение и ошибку при монтаже. Подключение шинами PIN и FORK реализовано сверху и снизу устройства. B10N позволяет присоединять любые дополнительные модульный устройства ARMAT серии AUX. Модельный ряд включает в себя устройства с номинальными токами от 8 до 32 А, характеристиками срабатывания по сверхтоку B и C, типами защит AC и A с номинальными дифференциальными токами отключения 30, 100, 300 мА.

Преимущества
1. Электромеханический тип АДВТ - функционально не зависят от напряжения сети, что обеспечивает функциональную работу даже в случае исчезновения нуля
2. Топология полюсов 2P - функции защиты от токов перегрузки и короткого замыкания, а также дугогасительная ферромагнитная решетка реализованы в каждом полюсе
3. Номинальная наибольшая отключающая способность 10 кА - гарантирует надежную работу устройства даже при высоких токах короткого замыкания
4. Совместимость с дополнительными устройствами ARMAT серии AUX - присоединение до 4 дополнительных устройств
5. Высокая механическая прочность винтового зажима - максимальный выдерживаемый момент 5 Н·м, а наличие защитной шторки в выводе исключает неправильное подключение проводника и ошибку при монтаже
6. Подключение шинами PIN и FORK как сверху так и снизу устройства

Технические характеристики
Номин ток, А    13
Количество полюсов    2
Номин ток утечки, А    0,03
Тип тока утечки    Переменный (AC)
Характеристика срабатывания - кривая тока    B
Тип напряжения    Переменный (AC)
Номин раб напряжение, В    230
Отключающая способность по IEC 60947-2, кА    10
Механическая износостойкость, циклов В-О    20000
Частота    50 Гц
Степень загрязнения    2
Тип расцепителя    Тепловой, электромагнитный
Наличие дифференциального расцепителя    Да
Номин неоткл дифференциальный ток, мА    0,5IΔn
Класс токоограничения    3
Электрическая износостойкость, В-О    10000
Ширина по количеству модульных расстояний    2
Отключающая способность по EN 60898, кА    10
Тип монтажа    на DIN-рейку
Тип подключения    Винтовое соединение
Степень защиты - IP    IP20
Наличие электромагнитного расцепителя    Да
Макс сечение входящего кабеля, мм²    16
Монтажная глубина - ниши, мм    75,6
Рабочий режим    Продолжительный
Наличие электронного расцепителя    Нет
Общ количество полюсов    2
Номин импульсное выдерживаемое напряжение, кВ    4
Температура эксплуатации, °C    -25...55
Момент затяжки винтов контактных зажимов, нм    5
Количество защищенных полюсов    2
Отключение нейтрали    Да
Наличие теплового расцепителя    Да
