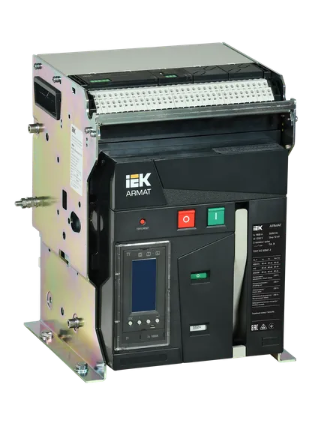

IEK ARMAT Воздушный автоматический выключатель стационарного исполнения 3P типоразмер A 66кА 1600А AR-ACB-3FA-066-1600A-TYCF
ARMAT Возд. авт. выкл. стац. 3P A 66кА 1600А TY с акс. IEK
Купить по низким ценам IEK AR-ACB-3FA-066-1600A-TYCFВоздушные автоматические выключатели (ACB) серии ARMAT предназначены для защиты сетей электроснабжения при коротких замыканиях и перегрузке, также предназначены для оперативных включений и выключений участков электрических цепей и рассчитаны для применения в электроустановках с номинальным рабочим напряжением до 690 В на номинальные токи от 630 до 6300А. Данные автоматические выключатели комплектуются электронными расцепителями, с различными комбинациями набора функциональных возможностей, в том числе возможностью коммуникации по протоколу Modbus, что, с учётом отключающей способности до 150 кА, позволяет применение ACB ARMAT на любых типах промышленных и гражданских объектов. Соответствуют ГОСТ Р 50030.2.
Номин ток, А | 1600 |
Количество полюсов | 3 |
Номин откл способность Icu при 400 В 50 Гц, кА | 66 |
Исполнение | Стационарное |
Тип изделия/компонента | Выключатель автоматический воздушный |
Потери энергии, Вт | 110.0 |
Кол-во вспомогат переключающих контактов | 6 |
Моторный привод встроенный | Да |
Тип подключения силовой электрич цепи | Болтовое соединение |
Частота сети, Гц | 50 |
Ширина, мм | 310.0 |
Высота, мм | 394.0 |
Глубина, мм | 293.0 |
Моторный привод - дополнительно | Нет |
Наличие электронного расцепителя | Да |
Номин импульсное выдерживаемое напряжение, кВ | 12 |
Номин кратковрем выдерж в течении 1 с ток Icw, кА | 66 |
Номин напряжение, В | 690...690 |
Номин напряжение изоляции Ui, В | 1250 |
Номин продолжительный ток Iu, А | 1600 |
Номин раб наибольшая откл способность Ics, кА | 66 |
Подходит для монтажа на DIN-рейку | Нет |
Режим работы | Продолжительный |
С расцеплением под напряжением | Да |
Степень защиты - IP | IP30 |
Тип элемента управления | Прочее |
Вид подключения главной электрич цепи | Подключение сзади |
Высота над уровнем моря, м | < 2000 |
Диап регул без заде сраб расцеп короткого замык, А | 1600...50000 |
Диапазон уставки тока расцепления, А | 640...1600 |
Дополнит оборудование входящее в поставку | Независимый расцепитель (для силовых автоматов) |
Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
Кол-во вспомогат норм разомкнутых-НО конт | 0 |
Конструкция прибора | Прочее |
Механич износостойкость без обслуживания, циклов | 25000 |
- Ширина упаковки 31 см
- Высота упаковки 39 см
- Глубина упаковки 29 см
- Объемный вес 7.01 кг
- Единица измерения шт.
- Кратность поставки 1
- Тип Автоматический выключатель
- Тип Воздушные автоматы
- Исполнение Стационарный
- Расцепитель TY
- Отключающая способность 66кА
